Som en nyckelkomponent för att lindra den termiska expansionen och sammandragningen och vibrationsförskjutningen av rören,rörkompensatorerär indelade i kategorier baserade på kompensationsprinciper och applikationsscenarier. Olika typer av mönster är utformade kring "reducerande rörspänning" för att bilda ett produktsystem som är lämpligt för olika arbetsförhållanden.
Axiella kompensatorer är den mest grundläggande kategorin. De absorberar den axiella förskjutningen av rör genom den axiella expansionen och sammandragningen av bälgar. De har en kompakt struktur och är lämpliga för raka rör. Kompensationsbeloppet för en enda enhet kan nå 50-300 mm, och trycknivån täcker 0,6-4,0MPa. De används ofta vid värme- och luftkonditioneringssystem. När de installeras måste de matchas med styrfästen för att kontrollera radiell avvikelse.
Tvärgående kompensatorer uppnår förskjutningskompensation genom tvärbågar, vilket är lämpligt för rör med sidoavvikelser (såsom böjningar). Den antar en gångjärn eller universell ringstruktur, som kan absorbera laterala förskjutningar av 100-500 mm, har stark anti-instabilitetsförmåga, används allmänt i oljelör i lång avstånd och effektivt kan hantera röravvikelser orsakade av grundläggande bosättning.
Vinkelkompensatorer består av en enda eller flera bälgar. De kompenserar för förskjutningen vid rörets hörn genom vinkelförskjutning. De används ofta i L-formade och Z-formade rörlayouter. Kompensationsvinkeln kan nå ± 15 °. När den används med en fast konsol kan den minska spänningskoncentrationen vid rörets sväng. Det är särskilt vanligt i processrör av kemiska växter.
Hylsa kompensatorer består av ett kärnrör och ett yttre skal. De absorberar förskjutning genom axiell glidning. Kompensationsbeloppet kan nå mer än 1000 mm och är lämpligt för rör med stor diameter (DN500-DN3000). Emellertid måste tätningsfyllmedlet hållas regelbundet. Det används mest i vattenrör med god vattenkvalitet och används ofta i kommunala rör.

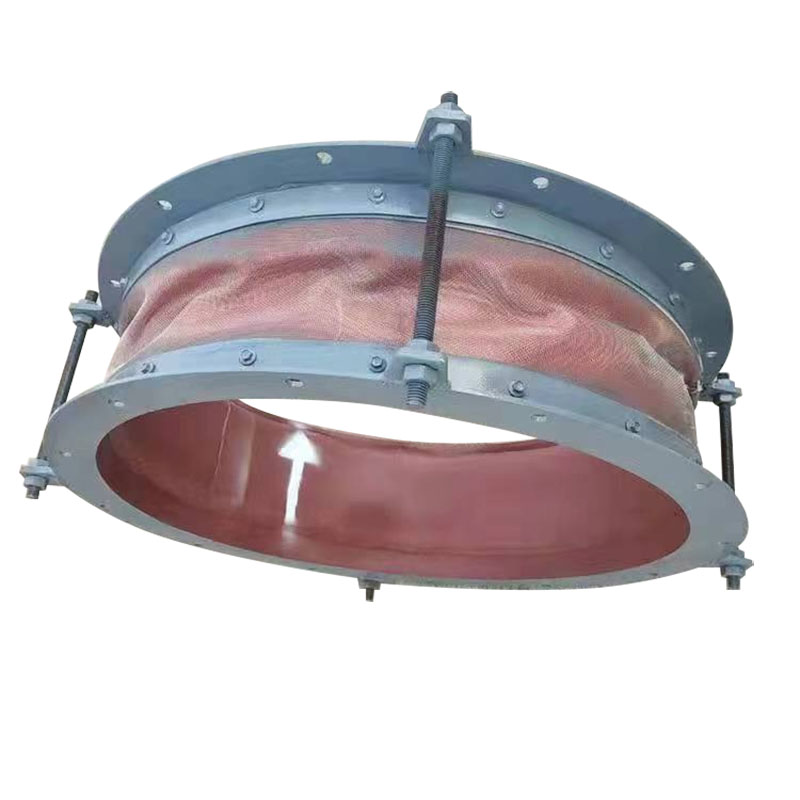

Icke-metalliska kompensatorer är gjorda av flexibla material som tyger och gummi. De har ett brett temperaturmotståndsintervall (-196 ℃ till 1200 ℃), kan absorbera multidimensionell förskjutning och ha god chock- och brusreduceringsprestanda. De är lämpliga för scener med stark korrosion och hög vibration såsom kraftverk och kemiska avgasrör, men tryckbärskapaciteten är låg (vanligtvis ≤0,6MPa).
Valet av olika typer av kompensatorer måste bedömas omfattande i kombination med rörmedia, tryck, temperatur och förskjutning. Den axiella typen är lämplig för liten förskjutning rakrör,De tvärgående och vinkeltyperna är lämpliga för komplexa rörlayouter, ärmtypen är lämplig för stora förskjutningsscenarier, och den icke-metalliska typen fokuserar på korrosionsbeständighet och stöttabsorption. Rimligt urval kan minska rörsystemets felhastighet och förlänga utrustningens livslängd, vilket är en viktig del av rörteknikdesign.
