I industri- och byggnadsrörsystem,Rörkompensatorer(även känd som expansionsfogar eller flexibla kompensatorer) fungerar som avgörande komponenter som absorberar rörelser, lindrar stress och upprätthåller systemets integritet under varierande driftsförhållanden.
Till att börja med är här en typisk specifikationssammanfattning för en högkvalitativ metallbälgrörskompensator:
| Parameter | Typiskt värde/intervall |
|---|---|
| Nominell diameter (DN) | DN 50 – DN 2400 mm |
| Nominellt tryck | Upp till 2,5 MPa (eller högre för specialdesigner) |
| Maximal drifttemperatur | Upp till ~450 °C (eller mer för exotiska legeringar) |
| Rörelsekapacitet | Axiell, lateral, vinkelförskjutning (varierar beroende på design) |
| Material av bälg | Rostfritt stål (eller högtemperaturlegeringar) |
| Avsluta anslutningar | Svetsade ändar, flänsade, gängade eller räfflade efter behov |
| Designliv / cykler | Designad för högt antal utmattningscykler; förväntade årtionden när de väljs korrekt |
Denna specifikationstabell betonar viktiga designparametrar, vilket illustrerar den professionella rigoriteten bakom produktvalet. Innehållet som följer utforskar varför kompensatorer är viktiga, hur de fungerar och väljs ut, och de framväxande trenderna som formar deras framtid.

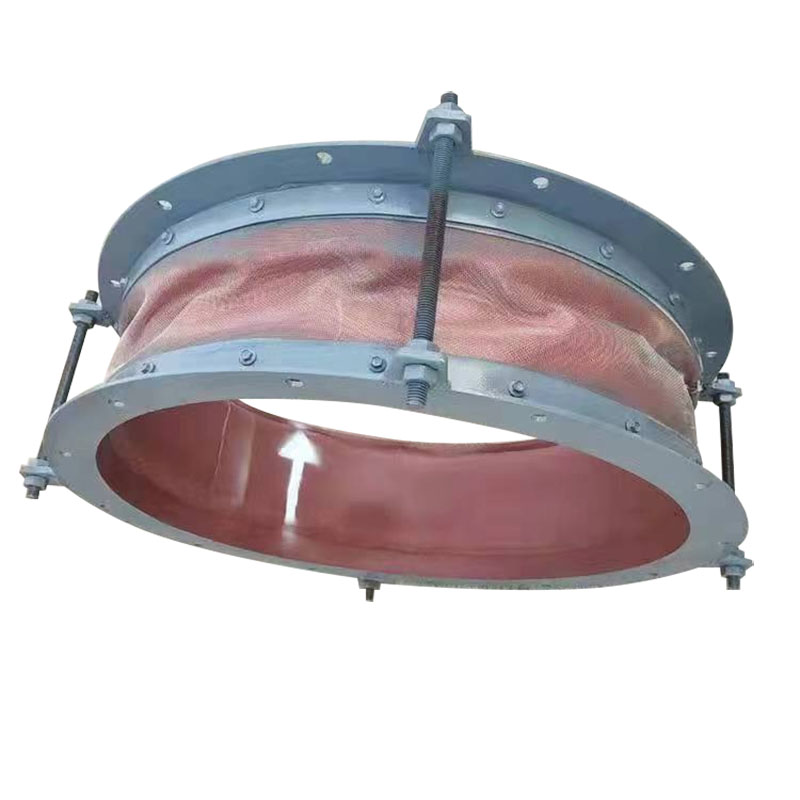

En rörkompensator är en flexibel anordning installerad i ett rörsystem för att absorbera mekaniska deformationer på grund av termisk expansion, sammandragning, vibrationer, tryckfluktuationer, felinriktningar, sättningar eller seismisk aktivitet. I praktiken är många kompensatorer byggda med en eller flera metallbälgar (korrugerade flexibla element) plus kontakter och stödhårdvara.
Absorbera termisk expansion/sammandragning: Förhindrar rörspänningar och deformation när temperaturförändringar orsakar expansion eller sammandragning.
Vibrations- och stötisolering: Fungerar som ett dämpande element, vilket minskar överföringen av vibrationer eller tryckstötar från utrustning (pumpar, kompressorer, etc.) in i rörsystemet.
Inriktningskompensation: Korrigerar små förskjutningar eller felinriktningar som uppstår under installation eller på grund av strukturrörelser.
Stressreducering: Minskar spänningar på stöd, flänsar, ventiler och utrustning genom att lokalisera rörelseabsorptionen.
Tillgodose sättning eller seismisk förskjutning: Hjälper till att upprätthålla integriteten under grundförskjutning eller seismisk verkan genom att tillåta kontrollerad förskjutning.
Därmed blir kompensatorn en strukturell "buffert" som skyddar de styva delarna av rörsystemet från skador och fel genom att lokalisera flexibilitet där det behövs.
Rörledningar utsätts alltid för mekaniska påfrestningar från temperaturcykler, tryckfluktuationer och dynamiska belastningar. Utan korrekt anpassning kan dessa påfrestningar orsaka utmattningssprickor, läckor eller katastrofala fel. Kompensatorn är den tekniska lösningen som lindrar dessa påfrestningar och förbättrar systemets robusthet.
Stressreducering och livslängd
Genom att absorbera expansion och kontraktion förhindrar kompensatorer ackumulering av termisk spänning i rör, ventiler och skarvar och förlänger därmed livslängden.
Kompakthet och utrymmeseffektivitet
Jämfört med långa expansionsslingor eller böjar ger kompensatorer förskjutningsabsorption i en kompakt förpackning.
Lägre strukturella belastningar
Enheten minskar lastöverföringen till ankare eller byggnadskonstruktioner, vilket minskar behovet av överdesignade stöd.
Förenklad systemlayout
Med flexibel kompensation lokaliserad blir rördesignen enklare, vilket minskar komplexiteten.
Buller- och vibrationskontroll
Dämpning av vibrationer och pulsering hjälper till att minska ljudnivån och skyddar känslig utrustning.
Anpassningsförmåga till varierande förhållanden
En väl vald kompensator kan hantera flerriktade förskjutningar (axiell, lateral, vinkel).
Kostnadsbesparingar över livscykeln
Även om initialkostnaden är högre än styva anslutningar, motiverar besparingar från minskat underhåll, stillestånd och omarbete ofta kostnaden.
Potentiella begränsningar att överväga
Kompensationsintervallet är begränsat – överdimensionerade rörelser bortom design är skadligt.
Tryckkraften måste hanteras, speciellt för axiella typer.
Kostnaden för högcykelkonstruktioner med hög temperatur kan öka avsevärt.
Korrekt installation, inriktning och support är avgörande för prestanda; felaktig tillämpning leder till tidigt misslyckande.
Med tanke på dessa avvägningar bör användningen av en kompensator motiveras av en noggrann termisk stress och mekanisk analys. I många applikationer – särskilt i kraftverk, petrokemiska, HVAC och industriella installationer – uppväger fördelarna markant den inkrementella kostnaden.
Axiella kompensatorer
Hantera endast axiell förlängning/kompression. Idealisk för raka körningar med väldefinierade fixpunkter.
Sidokompensatorer
Ta emot förskjutning i sidled; dragstänger som ofta används för att kontrollera rörelsekrafter.
Vinkelkompensatorer
Designad för att böjas i en vinkel kring en vridpunkt.
Universal (multi-under) kompensatorer
Kombinera axiell + lateral + vinkelflexibilitet i en enhet — användbart i komplexa rörgeometrier.
Tryckbalanserad (dragkraftsbalanserad)
Intern geometri neutraliserar tryckkraften, vilket minskar belastningen på förankringskonstruktioner.
Bälgar och anslutningsdelar bör väljas från rostfritt stål, nickellegeringar eller andra material som är kompatibla med vätske-, temperatur- och miljöförhållanden.
I korrosiva eller högtemperatursystem kan exotiska legeringar (Inconel, Hastelloy) eller foder användas.
Uppskatta total förväntad rörelse (axiell, lateral, vinkel) över temperaturcykler. Välj en design som erbjuder marginal och hög kapacitet för cykelutmattning.
Se till att kompensatorns nominella tryck och temperatur matchar eller överstiger systemförhållandena, med säkerhetsmarginaler.
Välj svets-, fläns-, räfflade eller gängade ändar för att matcha ditt system. Bekräfta att det finns tillräckligt med installationsavstånd (inklusive för framtida rörelse). Tillåt åtkomst till inspektion och underhåll.
Korrekt extern förankring och styrning förhindrar oönskad böjning eller buckling av kompensatorn. Begränsningar kan behövas för att begränsa förskjutning eller kontrollera lastvägar.
Bälgelementet böjs (viks eller viks ut) som svar på förändringar i rörlängd eller inriktningsförskjutningar.
I axiella rörelser komprimeras eller sträcker sig vecken och absorberar förskjutningen.
Vid sido- eller vinkelrörelse böjs eller vrids bälgen i enlighet med detta (beroende på design).
Dragstänger eller externa styrningar kan styra kraftriktningen och förhindra övertöjning.
Inre styrrör, hylsor eller förstärkning kan användas för att minska flödesturbulens och begränsa bälgens exponering för vätskekrafter.
Inriktning: Se till att kompensatorn är i linje med rören för att undvika sidobelastning.
Ankare och styrningar: Installera ankare, styrningar och spärrar enligt designritningar.
Rörelsetest: Före idrifttagning, flytta kompensatorn genom hela dess slag för att verifiera spelet.
Termisk förspänning: Ibland appliceras en kall förkomprimering för att centrera kompensatorn inom dess område.
Stöd: Kompensatorn måste stödjas som en del av rörkonstruktionen för att undvika hängning.
Svetsning/flänsning: Använd korrekt svets- och flänsteknik, undvik förvrängning.
Regelbunden visuell inspektion: Leta efter sprickor, deformation eller tecken på trötthet.
Läckagekontroller: Se efter läckor runt svetsar eller packningar.
Cykelövervakning: Logga antalet cykler och jämför med designlivslängden.
Vibrationsövervakning: Se till att vibrationsnivåerna håller sig inom acceptabla tröskelvärden.
Ersättningsplanering: Baserat på slitage, planera byte innan fel.
Rengöring: Håll bälgen och omgivningen fria från skräp som kan skava eller skava.
Smarta/sensoraktiverade kompensatorer
Inbädda töjningsmätare, förskjutningssensorer eller hälsoövervakningssensorer för att förutsäga trötthet och varna underhåll.
Avancerade legeringar och beläggningar
Användning av högpresterande material (nickellegeringar, keramiska beläggningar) för extrema miljöer (superkritiska, aggressiva vätskor).
Kompakt fleraxlig design
Nya geometrier möjliggör högre flexibilitet i mindre fotavtryck för täta installationer.
Additiv tillverkningsapplikationer
Användning av 3D-printade övergångsdelar eller komplexa geometriska element för att optimera prestandan.
Integration med Digital Twin & Predictive Analytics
Övervakning av kompensatorbeteende i direktdrift och integrering i anläggningens digitala tvillingar för förutsägande underhåll.
När marknaderna strävar mot högre effektivitet, högre tryck/temperaturer och snävare marginaler måste kompensatorer utvecklas. System som ultra-superkritiska kraftverk, avancerade kemiska reaktorer och nya energitillämpningar (t.ex. vätesystem) ställer högre krav. Framtidens kompensator måste inte bara flexa tillförlitligt utan också ge diagnostisk feedback och integreras sömlöst i smarta system.
Tillverkare och FoU-grupper investerar mycket i livscykelanalys, sensorer, nya material och modularisering av kompensatorsystem. Efterfrågan ökar inom förnybar energi, LNG, vätgasöverföring, distriktsenergisystem och avancerad tillverkning. Fokus skiftar från ren mekanisk robusthet till intelligenta, integrerade system.
F: Hur avgör man om man ska använda axiell, lateral eller vinkelkompensator?
S: Beräkna de förväntade förskjutningarna i varje riktning baserat på rörets termiska expansion, inriktningstoleranser, stödförskjutning eller sättning. Om majoriteten är axiell kan det räcka med en axiell kompensator. Om lateral eller vinkelförskjutning förekommer, överväg lateral, vinkel eller en universell kompensator i enlighet därmed. Avancerad analys (finita element, stressanalys) styr ofta detta beslut.
F: Vad händer om en kompensator arbetar utanför sitt designade rörelseområde?
S: Arbete utanför designgränserna kan leda till metallutmattning, buckling, överbelastning i bälgar eller kopplingar och eventuella fel (sprickor eller läckage). Det äventyrar livscykeln allvarligt och kan leda till plötsligt, katastrofalt sammanbrott. Därför är designsäkerhetsmarginaler och begränsningar avgörande.
Rörkompensatorer är grundläggande för fjädrande, effektiva rörsystem, som erbjuder spänningsavlastning, vibrationsdämpning och inriktningskorrigering. Rätt kombination av material, rörelsekapacitet och systemintegration är avgörande för långsiktig prestanda. Med framväxten av smarta system och efterfrågan på högre operativ effektivitet, utvecklas kompensatorn – inte bara som en passiv mekanisk komponent, utan som en intelligent, övervakad tillgång i moderna rörnät.
När branschen går framåt,Fushuoförblir engagerad i att leverera avancerade, högkvalitativa kompensatorlösningar skräddarsydda för krävande applikationer. Utforska samarbete och lösningsanpassning—kontakta ossför att upptäcka den perfekta kompensatorn för dina systembehov.
